就在今天，東芝內存與西部數據一起為日本三重縣四日市的一座Fab 6半導體工廠與內存研發中心舉行了慶祝儀式。該工廠是一座Fab 6工廠，專門用來制造3D閃存，由東芝與西部數據合作打造，該工廠投產意味著東芝/西數的3D閃存產能進一步提速。
不止東芝和西部數據，幾大主要的Flash原廠近來在3D NAND領域都摩拳擦掌，意圖搶占先機。去年，三星、東芝/西部數據、美光、SK海力士等3D NAND技術主要是提升到64層/72層3D NAND量產，并逐步提高3D NAND生產比重，加速2D NAND向3D NAND過渡，今年幾大Flash原廠主要完成向96層QLC技術的升級，NAND Flash成本下滑，產量增加。
東芝/西部數據
東芝西數在全球NAND市場上的份額合計超過40%，而主要生產基地就在日本。雙方都十分看好3D閃存市場的發展，認為未來幾年需求將持續增長，因此東芝于去年2月份開始建造Fab 6工廠，總投資5000億日元，折合約45億美元，在這起投資中，收購了閃迪公司的西數公司盡管與東芝公司因為NAND業務出售一事鬧的不開心，但雙方在晶圓廠投資上并沒有撕破臉，而這次新工廠落成也意味著兩家公司早就相逢一笑泯恩仇了。另外，除了Fab 6晶圓廠之外，東芝、西數還在工廠附近建設了新的NAND閃存研發中心，今年3月份已經投入運營。
東芝、西數的Fab 6工廠本月初就已經開始生產3D NAND閃存了，重點就是新一代的BiCS 4技術96層堆棧3D閃存，其中有TLC類型的閃存，但新一代的QLC閃存無疑也是Fab 6工廠的重點，在這方面，東芝/西數選擇的BiCS技術路線跟其他家的NAND閃存都不同，一直以來容量密度都是業界最好水平之一，這次的QLC閃存核心容量是1.33Tb，比之前美光、英特爾公布的1Tb核心大了33%。
基于1.33Tb核心的QLC閃存，東芝已經開發出了16核心的單芯片閃存，一顆閃存的容量就有2.66TB，大家還記得東芝之前發布的RC100系列硬盤嗎，它使用的就是單芯片封裝，一顆閃存最大容量才480GB，現在QLC閃存的幫助下單芯片封裝實現了2.66TB的容量，是之前的5倍多。
東芝、西數的QLC閃存今年下半年已經陸續出樣，年底可能會有QLC硬盤商業化，不過大規模量產及上市還要等到2019年。
東芝內存CEO毛康雄(Yasuo Naruke)在東芝內存及其合資伙伴西部數據舉辦的新聞發布會上表示：“短期內的價格波動是供需平衡的體現，但我們正在解決長期需求問題，這些需求受到強大的智能手機和數據中心所帶來的數據存儲量增長的推動?！?/p>
三星

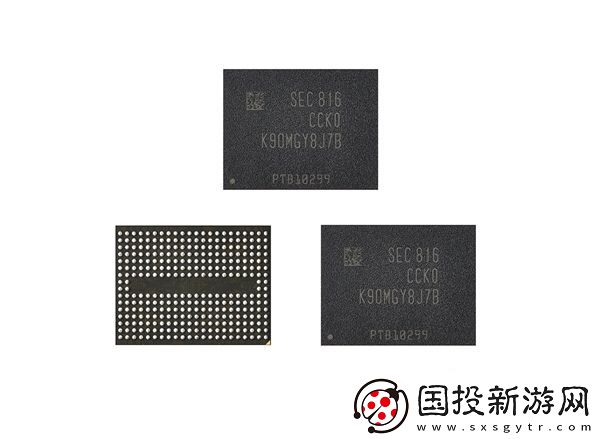

2018年7月份，三星電子宣布開始批量生產第五代V-NAND 3D堆疊閃存，內部集成了超過850億個3D TLC CTF閃存存儲單元，每單元可保存3比特數據，單Die容量達56Gb(32GB)。它還業內首次使用了Toggle DDR 4.0接口界面，在存儲與內存之間的數據傳輸率高達1.4Gbps，比上代64層堆疊提升了40％，同時電壓從1.8V降至1.2V，能效大大提高。
三星的第五代V-NAND技術在性能方面其實也有不小的改進，它采用的Toggle DDR 4.0接口運行速率已經從上一代3D NAND的800Mbps提升到了1.4Gbps，同時工作電壓也從1.8V降低至1.2V，可以抵消掉接口提速帶來的能耗上升。此外讀寫延遲也有所下降，其讀取延遲已壓縮到50微秒，寫入延遲降低30%達到500微秒。
